Elektroerozivní obrábění
Elektroerozivní drátové řezání nachází velké uplatnění zejména při výrobě tvářecích a vstřikovacích forem nebo střižných a lisovacích nástrojů. Používáme řezací drát o průměru 0,1 - 0,3 mm a obrábíme s přesností do 0,002 mm s drsností Ra do 0,1.
K elektroerozivnímu mikroděrování používáme mosazné trubičky od průměru 0,13 do 1 mm
a jsme schopni obrobit veškeré vodivé materiály včetně tvrdokovů.

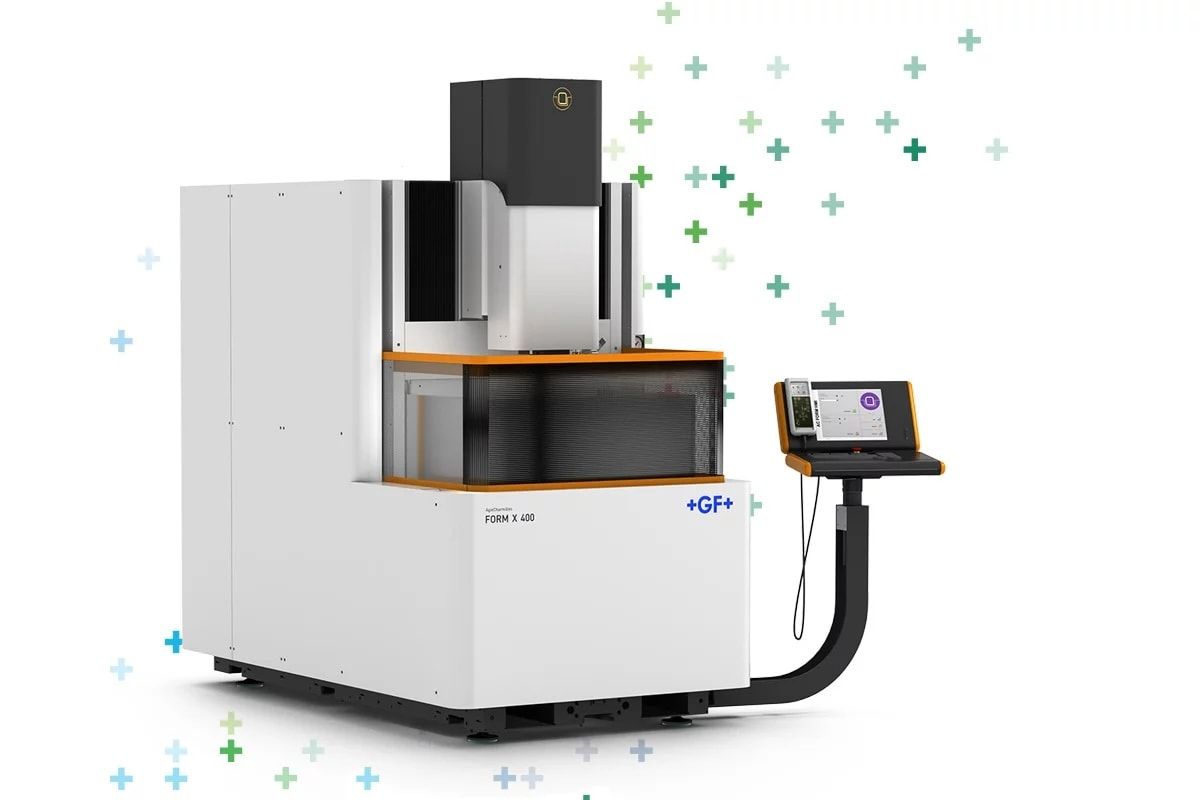

GF AgieCharmilles FORM X 400
3 osá CNC hloubička
Pojezdy (x, y, z): 400 x 300 x 350 mm
Upínací plocha stolu (x, y): 820 x 582 mm
Max. hmotnost elektrody: 50 kg
Max. kvalita povrchu: Ra 0,08

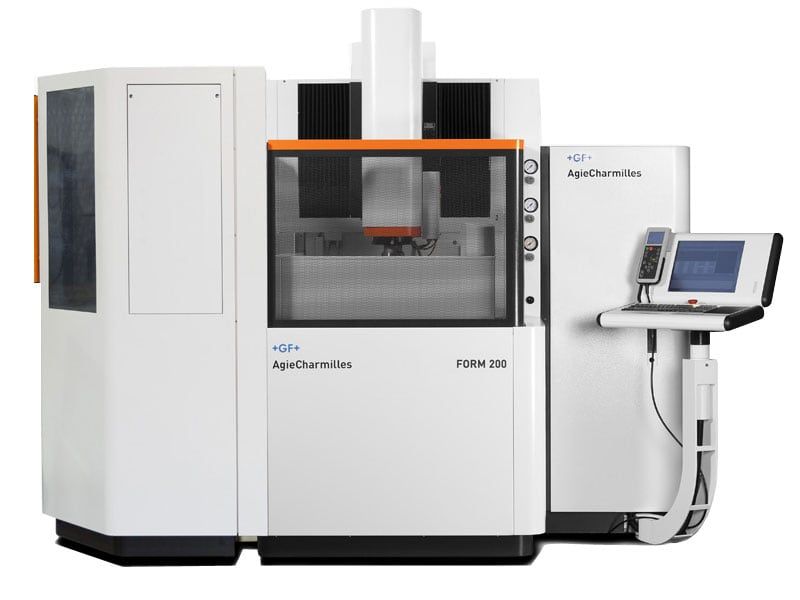

GF AgieCharmilles FORM 200
3 osá CNC hloubička
Pojezdy (x, y, z): 350 x 250 x 300 mm
Upínací plocha stolu (x, y): 500 x 400 mm
Max. hmotnost elektrody: 50 kg
Max. kvalita povrchu: Ra 0,1
Charmilles ROBOFIL 440 CC
Elektroerozivní drátová řezačka
Pojezdy (x, y, z): 550 x 350 x 400 mm
Rozměr obrobku (x, y, z): 1200 x 700 x 400 mm
Max. hmotnost dílu: 1 500 kg
GF AgieCharmilles CUT 2000
Elektroerozivní drátová řezačka
Pojezdy (x, y, z): 350 x 250 x 256 mm
Rozměr obrobku (x, y, z): 750 x 550 x 250 mm
Max. hmotnost dílu: 200 kg

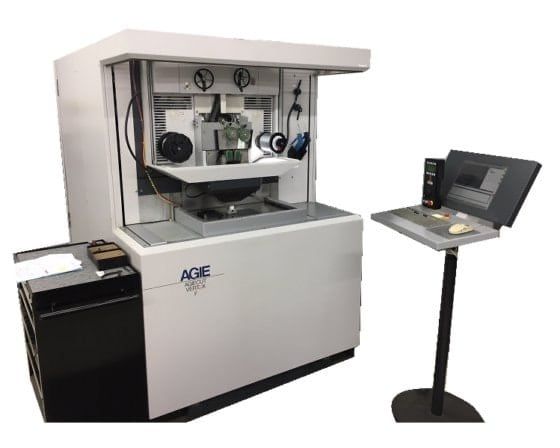

AGIE AgieVertex 1F
Elektroerozivní drátová řezačka
Pojezdy (x, y, z): 220 x 160 x 100 mm
Rozměr obrobku (x, y, z): 300 x 200 x 80 mm
Max. hmotnost dílu: 35 kg
Max. kvalita povrchu: Ra 0,05
Výrobní možnosti: ø drátu 0,02 až 0,2 mm
GF AgieCharmilles DRILL 20
Vysokorychlostní CNC EDM vrtačka
Pojezdy (x, y, z): 300 x 200 x 300 mm
Upínací plocha stolu (x, y): 400 x 300 mm
Max. hmotnost dílu: 300 kg
Výrobní možnosti: otvory od ø 0,3 do ø 3 mm
Huber OCT 3525 ZA
Elektroerozivní děrovačka
Pojezdy (x, y, z): 300 x 200 x 350 mm
Upínací plocha stolu (x, y): 460 x 210 mm
Max. hmotnost dílu: 150 kg
Výrobní možnosti: otvory od ø 0,5 do ø 3 mm
SARIX SX-100-HPM
Elektroerozivní mikroděrovačka
Pojezdy (x, y, z): 250 x 150 x 150 mm
Upínací plocha stolu (x, y): 510 x 270 mm
Max. hmotnost dílu: 50 kg
Obrábění s přesností: ± 0,002 mm
Výrobní možnosti: otvory od ø 0,15 mm do ø 1 mm
